Dans le monde de la gestion thermique, les dissipateurs thermiques jouent un rôle central dans le maintien de la température optimale de divers dispositifs électroniques. En tant que fournisseur extrudé en dissipateur de chaleur assaisonné, j'ai vu de première main comment la direction du mouvement de l'air peut avoir un impact significatif sur les performances des dissipateurs thermiques extrudés. Dans ce blog, je vais me plonger dans la science derrière ce phénomène et explorer comment différentes directions d'air peuvent améliorer ou entraver l'efficacité de ces composants de refroidissement essentiels.
Les bases du transfert de chaleur dans les dissipateurs thermiques
Avant de plonger dans les effets de la direction de l'air, passons en revue brièvement les principes fondamentaux du transfert de chaleur dans les dissipateurs de chaleur extrudés. L'objectif principal d'un dissipateur thermique est de dissiper la chaleur générée par des composants électroniques, tels que des processeurs ou des transistors de puissance, dans l'environnement environnant. Ceci est réalisé grâce à une combinaison de conduction, de convection et de rayonnement.
La conduction se produit lorsque la chaleur est transférée du composant électronique chaud à la dissipation thermique par contact direct. Le dissipateur thermique, généralement fait d'un matériau hautement conducteur comme l'aluminium, absorbe la chaleur et l'écarte sur sa surface. La convection, en revanche, est le processus par lequel la chaleur est transférée du dissipateur thermique à l'air environnant. Lorsque l'air entre en contact avec la surface chauffée du dissipateur thermique, il absorbe la chaleur et la montée, créant un flux d'air naturel qui emporte la chaleur. Le rayonnement est l'émission d'ondes électromagnétiques, qui peuvent également contribuer au transfert de chaleur, bien qu'elle soit généralement moins significative dans la plupart des applications de dissipation thermique.
L'importance du flux d'air dans les performances du dissipateur thermique
L'efficacité d'un dissipateur thermique dépend en grande partie du taux de transfert de chaleur du dissipateur thermique à l'air environnant. C'est là que le flux d'air joue un rôle crucial. En augmentant le flux d'air sur le dissipateur thermique, nous pouvons améliorer le coefficient de transfert de chaleur convectif, qui mesure le taux de transfert de chaleur entre le dissipateur thermique et l'air. Un coefficient de transfert de chaleur convectif plus élevé signifie que plus de chaleur peut être transférée du dissipateur thermique à l'air dans un temps donné, ce qui entraîne de meilleures performances de refroidissement.
Il existe deux principaux types de flux d'air qui peuvent être utilisés pour refroidir un dissipateur thermique: la convection naturelle et la convection forcée. La convection naturelle se produit lorsque l'air se déplace autour du dissipateur thermique en raison de la différence de température entre le dissipateur thermique et l'environnement environnant. À mesure que l'air près du dissipateur thermique se réchauffe, il devient moins dense et augmente, créant un flux d'air ascendant naturel. La convection forcée, en revanche, implique l'utilisation d'un ventilateur ou d'un autre appareil mécanique pour créer un flux d'air contrôlé sur le dissipateur thermique. Cela peut augmenter considérablement le taux de transfert de chaleur et améliorer les performances de refroidissement du dissipateur thermique.
Comment la direction de l'air affecte les performances du dissipateur thermique
La direction du flux d'air peut avoir un impact profond sur les performances d'un dissipateur thermique extrudé. Selon la conception du dissipateur thermique et l'orientation de ses nageoires, différentes directions d'air peuvent améliorer ou entraver le processus de transfert de chaleur convectif. Examinons de plus près certains des facteurs clés à considérer en ce qui concerne la direction de l'air et les performances du dissipateur thermique.
Flux d'air parallèle
Lorsque le flux d'air est parallèle aux nageoires du dissipateur thermique, il peut créer un chemin d'écoulement lisse et efficace pour que l'air voyage sur le dissipateur thermique. Cela permet à l'air d'entrer en contact avec une surface plus grande des nageoires, augmentant le coefficient de transfert de chaleur convectif et améliorant les performances de refroidissement. Le flux d'air parallèle est souvent utilisé dans les applications où le dissipateur thermique est monté horizontalement et l'air s'écoule d'une extrémité du dissipateur thermique à l'autre.
Cependant, le flux d'air parallèle peut également avoir certaines limites. Si le flux d'air est trop lent ou si les nageoires sont trop étroitement espacées, cela peut conduire à la formation d'une couche limite d'air stagnant près de la surface des nageoires. Cette couche limite peut agir comme une barrière isolante, réduisant le taux de transfert de chaleur entre le dissipateur thermique et l'air. Pour surmonter ce problème, il est important de s'assurer que le flux d'air est suffisant et que les nageoires sont conçues avec un espacement approprié pour favoriser un transfert de chaleur efficace.
Flux d'air perpendiculaire
Le flux d'air perpendiculaire, où le flux d'air est perpendiculaire aux nageoires du dissipateur thermique, peut également être efficace dans certaines applications. Ce type de flux d'air peut créer un motif d'écoulement plus turbulent sur le dissipateur thermique, ce qui peut aider à briser la couche limite de l'air stagnant et à augmenter le coefficient de transfert de chaleur convectif. Le flux d'air perpendiculaire est souvent utilisé dans les applications où le dissipateur thermique est monté verticalement et l'air s'écoule du bas vers le haut du dissipateur thermique.
Cependant, le flux d'air perpendiculaire peut également poser certains défis. Si le flux d'air n'est pas correctement dirigé ou si les ailettes ne sont pas conçues pour gérer le flux d'air perpendiculaire, cela peut entraîner un refroidissement inégal et des points chauds sur le dissipateur thermique. Cela peut réduire les performances globales de refroidissement et potentiellement endommager les composants électroniques. Pour garantir des performances optimales, il est important de concevoir le dissipateur thermique avec la géométrie et l'orientation de la nageoire appropriées pour accueillir le flux d'air perpendiculaire.
Flux d'air oblique
Le flux d'air oblique fait référence à une situation où le flux d'air est à l'angle par rapport aux nageoires du dissipateur thermique. Ce type de flux d'air peut être une combinaison de flux d'air parallèle et perpendiculaire, selon l'angle du flux d'air. Le flux d'air oblique peut offrir certains avantages en termes d'efficacité de transfert de chaleur, car il peut créer un modèle d'écoulement plus complexe qui peut aider à améliorer le processus de transfert de chaleur convectif.
Cependant, le flux d'air oblique peut également être plus difficile à concevoir et à optimiser. L'angle du flux d'air peut avoir un impact significatif sur les performances du dissipateur thermique, et il est important de considérer soigneusement l'orientation des nageoires et la direction du flux d'air pour garantir que le dissipateur thermique fonctionne à son efficacité maximale.
Considérations de conception pour une direction aérienne optimale
Lors de la conception d'un dissipateur thermique extrudé, il est important de prendre en compte la direction du flux d'air et comment elle affectera les performances du dissipateur thermique. Voici quelques considérations de conception clés à garder à l'esprit:
Géométrie des ailerons
La géométrie des nageoires joue un rôle crucial dans la détermination de l'efficacité du dissipateur thermique. La forme, la taille et l'espacement des nageoires peuvent tous affecter le flux d'air sur le dissipateur thermique et le taux de transfert de chaleur. Par exemple, les ailettes avec une surface plus grande et une forme plus rationalisée peuvent augmenter le coefficient de transfert de chaleur convectif et améliorer les performances de refroidissement. De plus, l'espacement entre les nageoires doit être soigneusement optimisé pour garantir que le flux d'air peut traverser le dissipateur thermique sans créer une résistance excessive.
Orientation du dissipateur thermique
L'orientation du dissipateur thermique peut également avoir un impact significatif sur les performances du dissipateur thermique. Selon l'application, le dissipateur thermique peut devoir être monté horizontalement, verticalement ou sous un angle. Il est important de considérer la direction du flux d'air et comment il interagira avec le dissipateur thermique dans chaque orientation. Par exemple, si le dissipateur thermique est monté horizontalement, le flux d'air parallèle peut être l'option la plus efficace. Si le dissipateur thermique est monté verticalement, le flux d'air perpendiculaire peut être plus approprié.
Chemin de flux d'air
La conception du chemin du flux d'air autour du dissipateur thermique est également importante. Il est important de s'assurer que le flux d'air peut atteindre toutes les parties du dissipateur thermique et qu'il n'y a pas d'obstructions ou de zones d'air stagnant. Cela peut impliquer d'utiliser des chicanes ou d'autres dispositifs de gestion du flux d'air pour diriger le flux d'air sur le dissipateur thermique et s'assurer qu'il est réparti uniformément.
Conclusion
En conclusion, la direction du flux d'air peut avoir un impact significatif sur les performances d'un dissipateur thermique extrudé. En comprenant les principes du transfert de chaleur et comment les différentes directions d'air peuvent affecter le processus de transfert de chaleur convectif, nous pouvons concevoir et optimiser les dissipateurs thermiques pour obtenir les meilleures performances de refroidissement possibles. Qu'il s'agisse d'un flux d'air parallèle, d'un flux d'air perpendiculaire ou d'un flux d'air oblique, chaque direction de l'air a ses propres avantages et limitations, et il est important de considérer soigneusement les exigences spécifiques de l'application lors du choix de la direction de l'air appropriée.

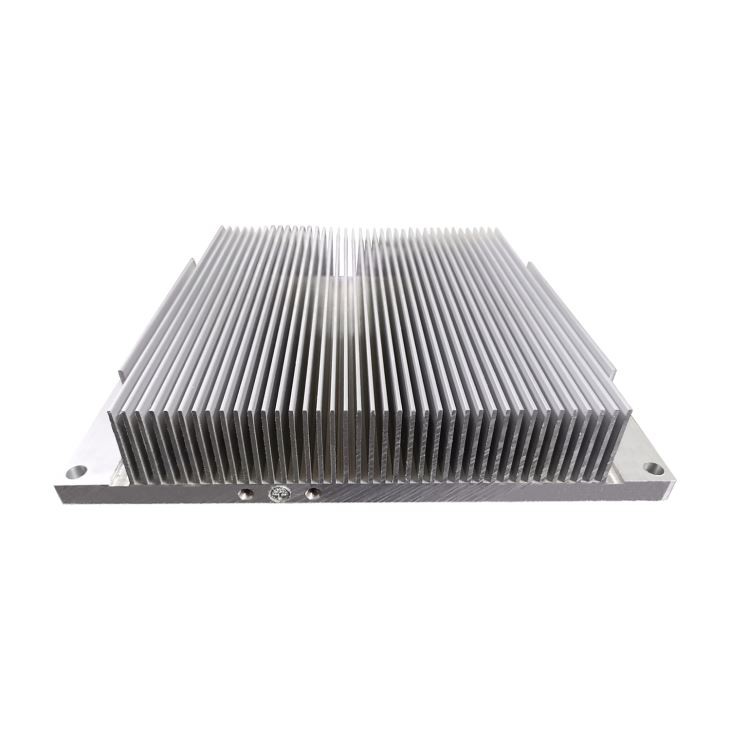

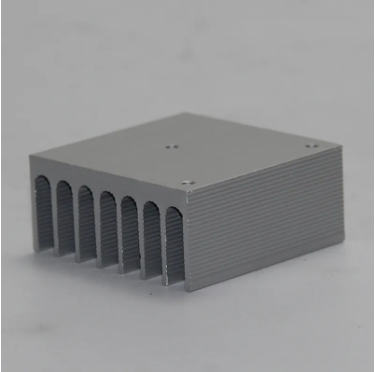

En tant que fournisseur [fournisseur extrudé en dissipateur thermique], nous avons une vaste expérience dans la conception et la fabrication des dissipateurs thermiques haute performance qui sont optimisés pour différentes directions et applications d'air. NotreDissipateur de chaleur en aluminium extrudéLes produits sont conçus pour fournir des solutions de refroidissement efficaces et fiables pour une large gamme d'appareils électroniques. Nous proposons égalementPièces CNC personnaliséesetÉquipement de chaleur d'extrusion en aluminium anodisé en aluminiumOptions pour répondre aux besoins spécifiques de nos clients.
Si vous cherchez une solution de dissipation thermique de haute qualité pour votre prochain projet, nous serions ravis de vous entendre. Contactez-nous dès aujourd'hui pour discuter de vos exigences et en savoir plus sur la façon dont nous pouvons vous aider à atteindre des performances optimales de gestion thermique.
Références
- Incropera, FP et Dewitt, DP (2002). Fondamentaux de la chaleur et du transfert de masse. Wiley.
- Bergman, TL, Lavine, AS, Incropera, FP et Dewitt, DP (2011). Introduction au transfert de chaleur. Wiley.
- Kraus, AD, Aziz, A., et Welty, Jr (2001). Transfert de chaleur de surface étendu. Wiley.
